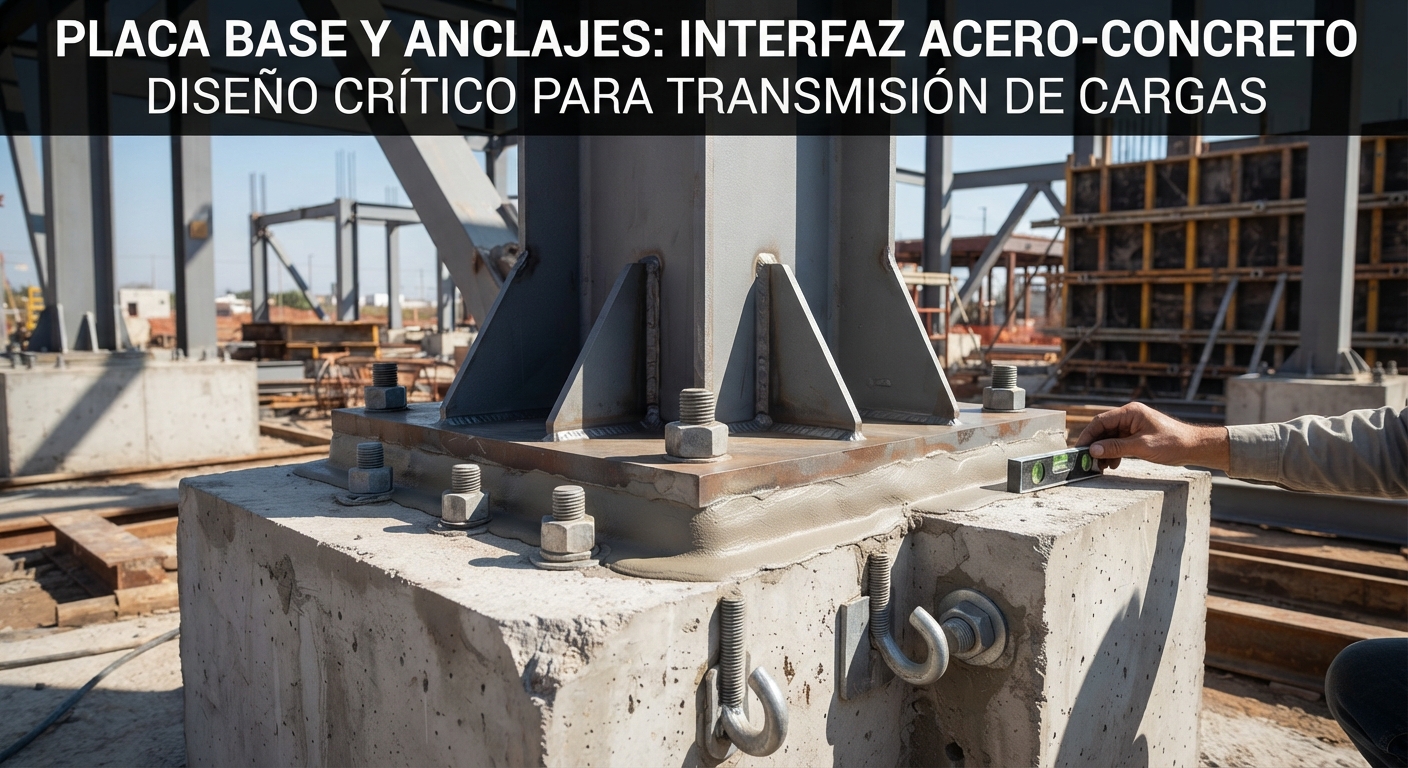

el punto de encuentro entre el acero y el concreto
La placa base es, en términos simples, la interfaz entre dos materiales con comportamientos muy distintos: el acero de la columna y el concreto de la cimentación. Aunque suele recibir menos atención que el diseño de vigas o pórticos, la placa base y sus anclajes son responsables de transmitir cargas axiales, cortantes y momentos flectores desde la superestructura hasta la cimentación. Un error en su diseño puede comprometer toda la estabilidad del edificio, independientemente de qué tan bien diseñados estén los elementos superiores.
En nuestra experiencia, las placas base son frecuentemente subestimadas en proyectos con poco rigor técnico, y es justamente ahí donde hemos visto fallas por aplastamiento del concreto, fluencia excesiva de la placa o arrancamiento de anclajes.
Función estructural de la placa base
La placa base cumple tres funciones esenciales: distribuir la carga axial de la columna sobre un área suficiente para no exceder la resistencia a compresión del concreto, transmitir momentos flectores mediante un par de fuerzas de tracción y compresión (cuando el pórtico es resistente a momento o existe excentricidad de carga), y transferir cortante mediante fricción, llaves de cortante o los propios anclajes.
El diseño comienza determinando el área de contacto necesaria según la resistencia a compresión del concreto (f’c) y la carga axial de diseño, verificando el esfuerzo de aplastamiento conforme a los criterios de AISC 360. Si el área de la placa es insuficiente, el concreto puede fisurarse o triturarse bajo la columna, incluso si el acero de la columna tiene capacidad de sobra.
Espesor de placa y comportamiento a flexión
Una vez definida el área, verificamos el espesor de la placa. La placa base actúa como una losa en voladizo apoyada sobre la columna, flexionándose bajo la reacción del concreto. Un espesor insuficiente puede generar fluencia local de la placa, deformaciones excesivas («efecto de abanico») y una distribución de esfuerzos distinta a la supuesta en el diseño. Utilizamos los métodos de línea de fluencia o el método de la sección crítica en voladizo, dependiendo de la geometría y de si existen rigidizadores.
En columnas con cargas elevadas o momentos importantes, es común incorporar rigidizadores soldados a la placa y al perfil de la columna, que reducen la longitud efectiva de voladizo y permiten placas más delgadas.
Anclajes: transmisión de tracción y cortante
Los anclajes (pernos de anclaje embebidos en el concreto) son responsables de resistir las fuerzas de tracción generadas por momento flector o levantamiento (uplift) por viento, así como, en muchos casos, una porción del cortante en la base. El diseño de anclajes considera varios modos de falla que deben verificarse todos: fluencia y fractura del acero del anclaje, extracción por cono de concreto (concrete breakout), adherencia (pullout) y hendimiento del concreto (splitting).
La profundidad de embebido, la separación entre anclajes y la distancia al borde del elemento de concreto son parámetros críticos. Un anclaje muy cercano al borde de una zapata puede generar una falla de cono de concreto con una capacidad muy inferior a la resistencia nominal del acero del perno, incluso si el perno en sí está sobrado en tamaño.
Condiciones especiales: zonas sísmicas y estructuras de gran altura
En zonas sísmicas, las placas base de columnas que forman parte de pórticos resistentes a momento deben diseñarse para desarrollar la capacidad plástica de la columna, evitando que la falla ocurra de manera frágil en los anclajes antes de que el acero de la columna alcance fluencia. Esto exige anclajes de mayor diámetro, mayor profundidad de embebido y, en ocasiones, placas de reparto adicionales.
En edificios de gran altura, donde las cargas de viento generan momentos de vuelco significativos, las placas base de las columnas perimetrales pueden requerir anclajes de gran longitud, pretensados o combinados con dados de concreto reforzado específicamente diseñados para resistir tracción.
Detalles de montaje
Un aspecto frecuentemente subestimado es la nivelación y el grouting de la placa base. El espacio entre la placa y el concreto de la cimentación debe rellenarse con mortero de alta resistencia (grout) que garantice un contacto uniforme y la transmisión efectiva de la carga de compresión. Placas mal niveladas o con grouting deficiente pueden generar contactos puntuales que concentran esfuerzos muy por encima de lo calculado.
Ventajas clave de un buen diseño de placas base y anclajes
- Transmisión confiable de cargas: evita concentraciones de esfuerzo y fallas locales del concreto.
- Compatibilidad con el sistema sismorresistente: anclajes diseñados para desarrollar la capacidad plástica de la columna.
- Prevención de fallas frágiles: verificación de todos los modos de falla del anclaje, no solo la resistencia del acero.
- Facilidad de montaje: placas correctamente dimensionadas permiten tolerancias de nivelación adecuadas.
- Durabilidad: grouting y detallado correcto evitan corrosión y deterioro en la interfaz acero-concreto.
La placa base y sus anclajes son, literalmente, el punto donde toda la estructura de acero se apoya sobre la cimentación. Un diseño riguroso debe verificar el aplastamiento del concreto, la flexión de la placa y todos los modos de falla de los anclajes, especialmente en zonas sísmicas o ante cargas de viento con momentos de vuelco significativos. No es un detalle menor: es un elemento crítico de la cadena de transmisión de cargas.
