donde falla una estructura
En más de quince años diseñando y supervisando estructuras metálicas, hemos aprendido una verdad que todo ingeniero estructural respeta: los elementos no fallan por sí solos, las conexiones sí. Una viga IPE de gran capacidad, una columna HEB robusta o una cercha bien calculada pueden quedar comprometidas si la conexión que transfiere los esfuerzos no fue diseñada, fabricada e instalada correctamente. Las uniones son el corazón silencioso de cualquier estructura de acero.

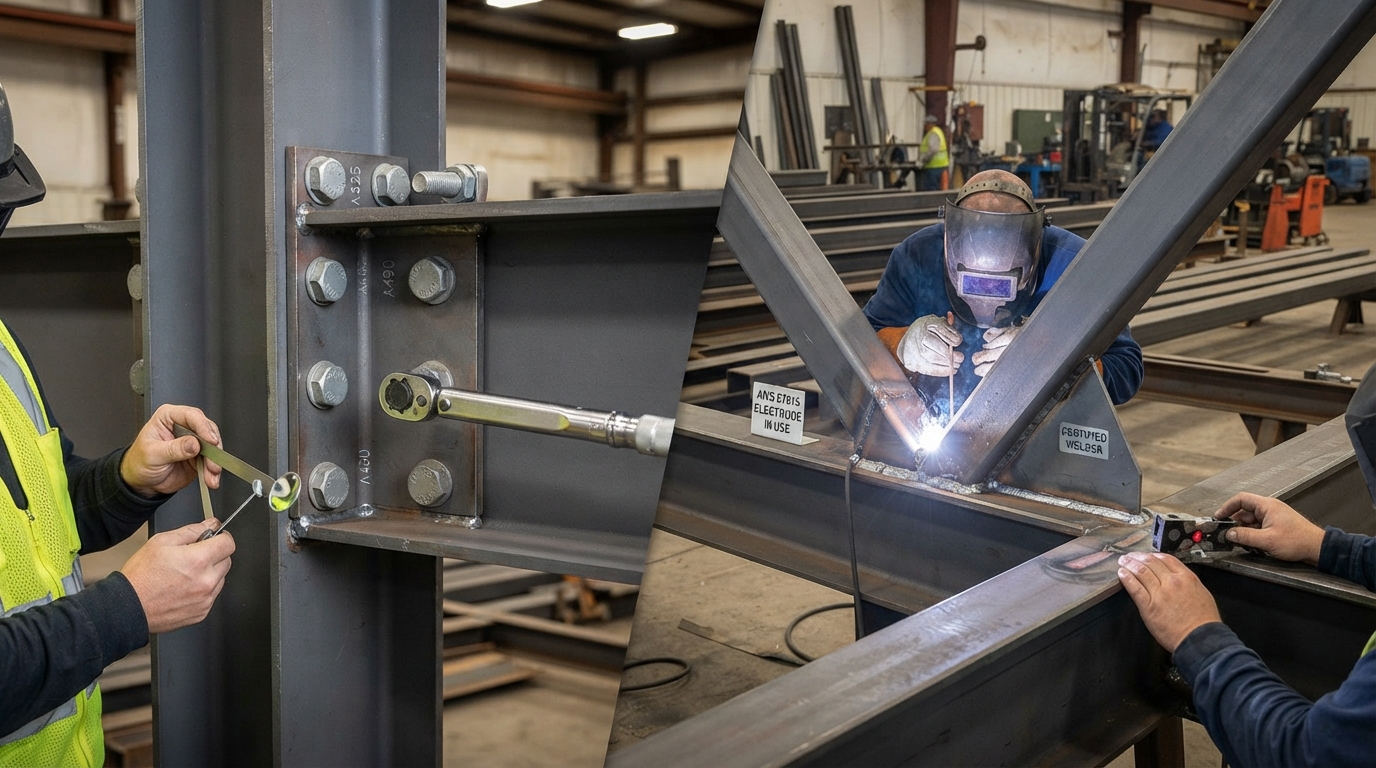

En este artículo analizamos dos de las conexiones más frecuentes en nuestros proyectos: las uniones pernadas con pernos de alta resistencia A325 y A490, y las uniones soldadas con electrodos AWS E70XX. No pretendemos sustituir un manual de diseño, pero sí compartir los criterios prácticos que aplicamos día a día en taller y obra.
Conexiones pernadas de alta resistencia
Las conexiones con pernos de alta resistencia son el estándar en pórticos, naves industriales, puentes y hangares. Los dos grados más comunes son el A325 y el A490. Ambos pertenecen a la familia de pernos estructurales de alta resistencia reconocidos por AISC 360, pero tienen diferencias importantes.
El perno A325 tiene una resistencia a la tracción mínima de 120 ksi y es adecuado para la mayoría de las conexiones en edificaciones industriales, vigas secundarias, correas y uniones de pórticos con cargas moderadas. El perno A490, con una resistencia mínima de 150 ksi, se utiliza cuando los esfuerzos de diseño son mayores, cuando queremos reducir el número de pernos en una conexión o cuando el espacio físico para la union es limitado.
Sin embargo, más importante que la resistencia nominal es el modo de carga. Una conexión puede diseñarse a apriete por fricción o a apriote por bearing. En condiciones de cíclica, vibración o fatiga —como en puentes o estructuras con maquinaria pesada—, preferimos el apriete por fricción, que depende del momento de torsión aplicado durante el montaje y de la rugosidad de las superficies de contacto. En conexiones estáticas de edificios, el apriete por bearing es usualmente suficiente y más económico.
Detalles constructivos que marcan la diferencia
El diseño de una conexión pernada no termina en la selección del diámetro. Debemos verificar el aplastamiento en los agujeros, el desgarre del material circundante, la esbeltez de las placas de empalme y la alineación de los agujeros. En nuestras especificaciones exigimos tolerancias de perforación controladas, limpieza de las superficies de contacto y registro de los momentos de apriete.
Además, la ubicación de los pernos respecto a los bordes de las placas es crítica. Un borde insuficiente reduce la resistencia al desgarre y puede provocar grietas bajo carga sismica. Seguimos los lineamientos de AISC 360 para distancias mínimas y máximas entre pernos, así como para los requerimientos de endurecimiento y ranuras si aplica.
Soldadura AWS E70XX: el arte de unir aceros
La soldadura estructural es otra herramienta indispensable. Los electrodos AWS E70XX son los más utilizados en aceros estructurales comunes, como el A36, A572 Grado 50 y A992. El prefijo «E70» indica que el electrodo deposita metal con una resistencia a la tracción de 70 ksi. El sufijo —XX, como E7018— define las condiciones de uso, la posición de soldadura y el tipo de revestimiento.
En taller, donde podemos invertir la pieza y controlar el ambiente, utilizamos procesos MIG/MAG o sumergido para obtener cordones uniformes y penetración completa. En obra, donde las condiciones son más adversas —viento, humedad, posiciones difíciles—, el proceso SMAW con electrodos E7018 suele ser el más práctico por su versatilidad y menor sensibilidad a la intemperie.
Inspección y control de calidad
Toda soldadura estructural debe ser inspeccionada. Aplicamos inspección visual en el 100 % de las uniones y, cuando el nivel de exigencia lo justifica, inspección por partículas magnéticas o ultrasonido según AWS D1.1. Las conexiones en zonas sísmicas, pórticos resistentes a momento y uniones de elementos críticos requieren un control especial. No negociamos este punto: una soldadura defectuosa puede ser el origen de una falla frágil.
Ventajas clave de un buen diseño de conexiones
- Seguridad estructural: transmisión adecuada de momento, cortante y axial.
- Control de calidad: tolerancias y procesos medibles en taller y obra.
- Repetibilidad: conexiones tipificadas reducen errores y aceleran el montaje.
- Mantenimiento predecible: uniones correctamente diseñadas minimizan fisuras y deslizamientos.
- Cumplimiento normativo: apego a AISC 360 y AWS D1.1 en diseño, fabricación e inspección.
El éxito de una estructura metálica no se mide solo por la cantidad de acero que contiene, sino por la calidad de sus uniones. Un buen diseño de conexiones exige entender las cargas, seleccionar el tipo de perno o proceso de soldadura adecuado y supervisar la fabricación y el montaje con rigor. Cada perno A325 o A490, cada cordón con electrodo E70XX, es una decisión técnica que condiciona la vida útil de la edificación.
Si tu proyecto requiere revisión o diseño de conexiones críticas, nuestro equipo puede apoyarte con criterios de ingeniería basados en normativa internacional y experiencia de campo.
